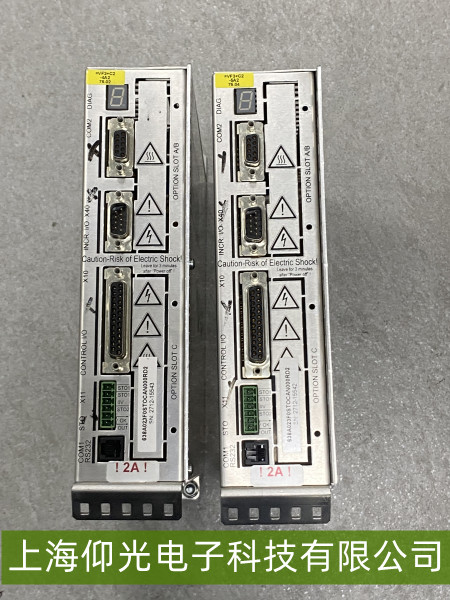

派克伺服驅動器報警ALM12欠壓故障維修
一、快速定位故障原因
ALM12報警通常表示驅動器檢測到輸入電源電壓低于正常工作范圍(常見為直流母線電壓不足,如24V控制電源或主電源欠壓)。需優先區分是 輸入電源問題 還是 驅動器內部故障。
二、基礎排查步驟
檢查輸入電源
主電源(如380V/220V AC):用萬用表測量驅動器輸入端電壓是否符合額定值(參考手冊,如三相380V±10%)。若輸入電壓過低(如因電網波動、接觸不良),需排查供電線路(如空開容量不足、電纜線徑過細導致壓降)。
控制電源(如24V DC):部分驅動器的控制回路依賴獨立24V電源(如接PLC信號)。測量控制電源端子電壓是否穩定在24V±5%,若偏低(如電池供電老化或線路漏電),需更換電源模塊或修復線路。
檢查直流母線電壓
主電源經整流后形成直流母線(如380V AC整流后約540V DC)。若母線電壓低于驅動器啟動閾值(如低于300V DC),會觸發ALM12。可通過驅動器面板或萬用表(需測直流高壓端,注意安全)檢測母線電壓。若輸入電源正常但母線電壓低,可能是整流模塊(如整流橋)損壞。
三、關鍵部件檢測
濾波電容與儲能元件
直流母線通常并聯大容量電解電容(用于平滑電壓波動)。若電容老化(容量下降、漏液),會導致母線電壓驟降(尤其在負載啟動瞬間)。目測電容是否有鼓包、漏液,必要時用電容表檢測容量(低于標稱值80%需更換)。
制動單元與電阻
若驅動器帶制動功能,制動電阻短路或制動單元故障可能導致母線能量無法釋放,間接引發欠壓。檢查制動電阻阻值是否正常(參考手冊標稱值),制動單元是否報異常。
四、軟件與參數設置
參數與報警閾值
部分驅動器允許通過參數調整欠壓報警閾值(如最低允許母線電壓)。檢查是否因參數誤設(如閾值調得過高)導致誤報警。同時確認驅動器固件為最新版本(舊版本可能存在電壓檢測邏輯缺陷)。
