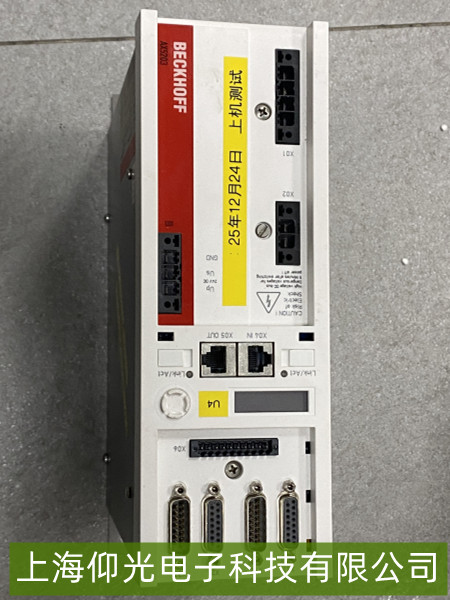

深度解析倍福AX5203伺服驅動器電機過載故障維修
一、故障表現與快速診斷當AX5203倍福驅動器出現電機過載故障時，最直觀的表現是驅動器面板會亮起紅色故障指示燈（通常為F3或F4代碼，對應過流/過載保護），同時電機可能出現以下異常：轉速突然下降、運行時伴隨異常振動或噪音，嚴重時直接停機保護。此時應立即切斷電源，防止故障擴大。
二、核心故障原因分層解析
機械負載異常
典型問題：機械傳動系統卡滯（如絲桿咬死、導軌潤滑不足）、負載突變（如加工工件超重）或機械共振。例如，當絲桿傳動中進入金屬碎屑導致摩擦阻力驟增時，電機需輸出超額定扭矩維持運轉。
檢測方法：手動盤動負載軸（斷電狀態下）感受阻力是否均勻；使用扭矩儀測量實際負載扭矩是否超過電機額定值。
電氣參數失配
關鍵參數：驅動器內設置的電機額定電流（通常為電機銘牌值的1.2-1.5倍）、動態過載系數（默認值可能不適合高慣性負載）。若參數設置過低，正常運行時也可能觸發保護。
調試要點：通過驅動器調試軟件（如TwinCAT）檢查"Motor Data"中的額定電流值是否與電機銘牌一致，并適當調整"Overload Limit"參數（建議初始值設為150%額定電流，持續1分鐘）。
散熱系統失效
典型故障：驅動器散熱風扇積灰堵塞（常見于工業粉塵環境）、散熱器翅片被油污覆蓋，導致IPM模塊結溫超過85℃閾值。實測數據顯示，當環境溫度超過40℃時，過載保護閾值可能提前觸發。
維護方案：每季度清理散熱通道，用壓縮空氣反吹風扇；檢查散熱片溫度（正常運行時表面溫度應低于60℃）。
偶發性干擾
特殊案例：強電磁干擾導致電流采樣信號畸變，或編碼器反饋異常引發驅動器誤判。可通過示波器檢測驅動器輸入電源紋波（應<5%）及編碼器信號質量。
三、系統性維修流程
故障復位與安全檢查
斷開電源10分鐘釋放電容殘余電壓，通過驅動器面板長按"Reset"鍵清除故障代碼，但需先排除根本原因否則會立即復現。
分級排查策略
第一步：用萬用表檢測電機三相繞組電阻（三相平衡度誤差應<5%）及絕緣電阻（>100MΩ）；
第二步：空載運行測試（脫開機械負載觀察是否仍報過載）；
第三步：逐步加載測試，記錄觸發過載時的實際電流曲線（通過驅動器內置錄波功能）。
深度參數優化
調整動態響應參數：將"Torque Slope"（轉矩斜坡）從默認值100%/ms調整為300%/ms以減小啟動沖擊；
啟用智能保護功能：開啟"Electronic Thermal"電子熱保護功能，根據負載特性自動調節過載閾值。
