EPEC控制器模擬量輸出不準的維修要點解析

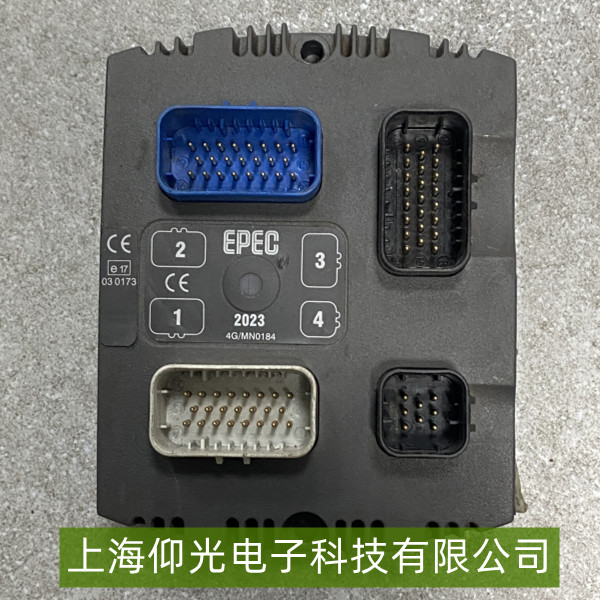

EPEC控制器（如工業自動化常用型號）的模擬量輸出不準，直接影響執行機構（如閥門、電機）的控制精度，需系統排查硬件、信號及環境因素。以下是核心維修要點：
一、常見故障原因定位
硬件電路異常
模擬量輸出模塊損壞：長期高負載或過電壓可能導致運放芯片、DAC（數模轉換）模塊性能下降，輸出信號漂移。
供電不穩定：控制器電源紋波過大（如電源模塊老化）或電壓偏離額定值（通常±10%以內），會影響模擬電路的基準穩定性。
接線或端子接觸不良：輸出端子的接線松動、氧化或屏蔽層未接地，可能引入干擾信號，導致輸出波動。
參數配置錯誤
量程設置不匹配：模擬量輸出的“工程單位”與“實際物理量”量程未正確標定（如0-10V對應0-100%閥門開度，但參數誤設為0-20mA）。
濾波參數不合理：輸出信號的軟件濾波時間常數過小，易受高頻干擾；過大則響應滯后，表現為輸出“遲鈍”或跳變。
外部干擾
強電線路（如380V動力電纜）與模擬量輸出線平行敷設，或未采用雙絞屏蔽線，導致電磁耦合干擾。
接地不良（如控制柜未單點接地或模擬地與數字地混接），會引入共模噪聲。
傳感器/執行機構反饋閉環問題
若模擬量輸出用于閉環控制（如PID調節），但反饋信號（如壓力傳感器的4-20mA）異常，控制器可能因“誤判”調整輸出，間接表現為輸出不準。
二、關鍵維修步驟
基礎檢查
斷電重啟控制器，排除臨時性軟件卡頓或緩存錯誤。
用萬用表測量模擬量輸出端口的實際電壓/電流值（如標定0-10V，檢查輸出是否在空載時穩定），對比控制器內部設定值，確認偏差范圍。
硬件排查
檢查輸出模塊的供電電壓（通常為5V/±15V等，參考手冊），用示波器觀測是否存在高頻噪聲或紋波超標（正常應＜50mVpp）。
重新插拔模擬量輸出端子，清潔氧化觸點，更換老化接線（推薦使用屏蔽雙絞線，屏蔽層單端接地）。
參數修正
進入控制器編程軟件（如EPEC Configurator），核對模擬量輸出的“量程上限/下限”“工程單位”及“濾波時間”參數，按實際需求重新標定（例如將量程從0-20mA修正為0-10V）。
若輸出波動，適當增大濾波時間常數（如從10ms調整為100ms），但需平衡響應速度。
干擾抑制
調整布線，確保模擬量輸出線與強電線路間距＞30cm，或穿金屬管隔離。
檢查控制柜接地：模擬地與數字地通過單點連接，柜體可靠接地（接地電阻＜4Ω）。
模塊更換
若上述步驟無效，可能是輸出模塊的DAC芯片或運放電路損壞，需更換同型號模塊（建議使用原廠備件），并重新校準量程。
